KTD362是一款面向Ku频段地面接收终端的双通道低噪声放大器，内部集成50Ω输入输出匹配，无需外置匹配网络。器件典型噪声系数低至1.1 dB，增益为15.5dB，适用于高轨卫星及垣信低轨卫星通信系统，可同时支持传统抛物面天线和相控阵终端，在相控阵应用中每通道均可提供稳定一致的射频前端性能，为系统接收链路带来优异的灵敏度与动态范围。



产品特色

1.内匹配设计，简化系统集成

输入输出端口均已内部匹配至50Ω，相控阵布局中无需外置匹配网络，可直接通过50Ω微带线互联，显著降低设计复杂度与布板面积。

2.低功耗与宽电压兼容

支持1.2 V、1.5 V、1.8 V三档供电电压，其中在1.5 V下典型工作电流仅11 mA，兼顾低功耗与灵活的系统电源设计。

3.全端口内置ESD保护

所有对外接口均集成ESD防护电路，有效提升抗静电能力，保障相控阵系统在装配及使用环境中的长期可靠性。

4.数控逻辑（PSB）及超低漏电流

内置专用数控逻辑，Vpsb > 0.5 V时放大器即开始开启，≥ 1 V时进入稳定工作状态；控制漏电流可低至10 μA以内，支持MCU I/O端口直接多通道并联控制，无需额外驱动级。

5.断电状态下输入驻波保持匹配

芯片内部集成断电不失配功能，即使LNA处于关闭状态，输入端口依然保持50Ω匹配特性，不会破坏电桥的极化平衡，从而确保相控阵系统在切换通道时的性能一致性。



性能指标

· 频率: 8-13GHz

· 噪声系数 : 1.1dB

· 小信号增益 :15.5dB

· 输入回波损耗 : -15dB

· 输出回波损耗 : -15dB

· 单路静态工作点:1.5V/11mA  1.8V/12mA

· 封装形式 : BGA 2.7*2.7mm

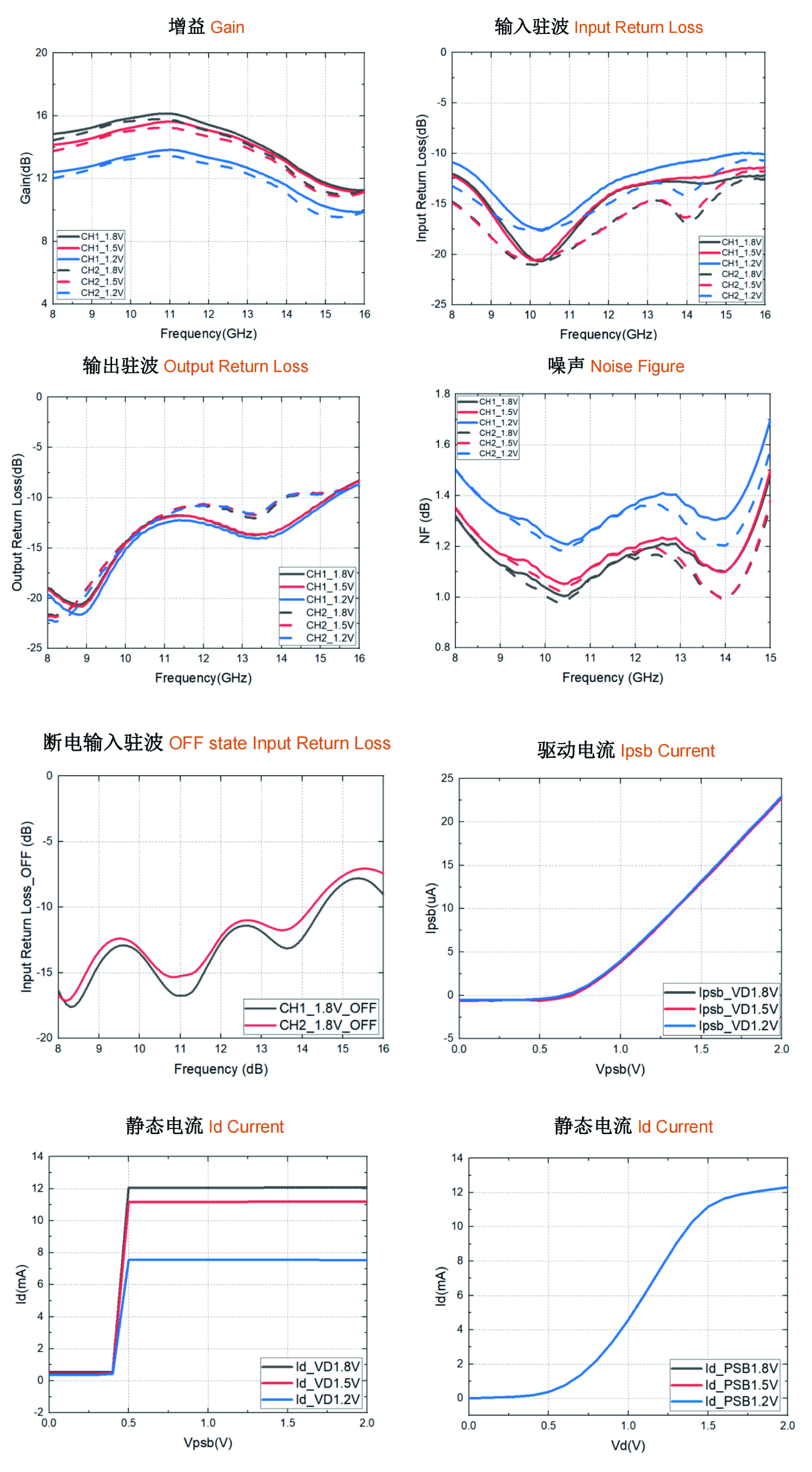

测试曲线

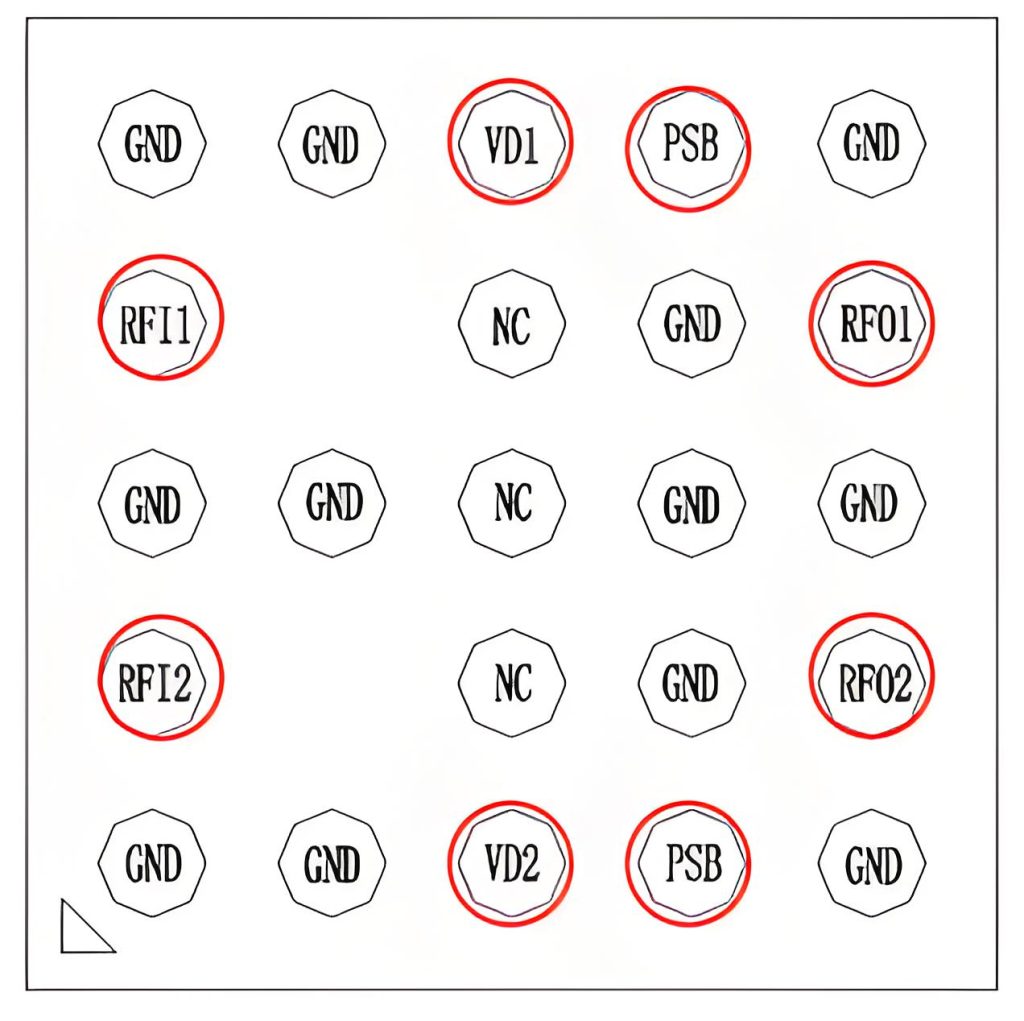

封装
