KTD556 是一款 Ku 频段0.5W 驱动放大器，内部采用50Ω匹配，用于13至15GHz频率范围内的通信领域。适用于中高低轨卫星通信终端，主要在BUC或相控阵的发射系统链路中间级做功率推动，可提供 27.5dBm饱和输出功率和25dB的增益。



产品特色

1.尺寸小，集成度高

芯片采用QFN16pin封装，尺寸大小仅3mm*3mm

2.优良的射频性能

该芯片内置匹配电路，在频带内驻波优异，不需要外部加额外匹配电路，适合多路合               成应用

3.尺寸小，集成度高

该芯片作为驱放，IMD3=-25dBc时，在单音信号激励下的输出功率可达20dBm以上



性能指标

·  频率 : 13-15GHz

·  输出 1dB 功率点 : 27dBm

·  饱和输出功率点  : 27.5dBm

·  小信号增益 : 25dB

·  输入回波损耗 : -15dB

·  输出回波损耗 : -12dB

·  静态工作点 : 5V/320mA

·  封装形式 : QFN16-pin 3*3*0.75 mm

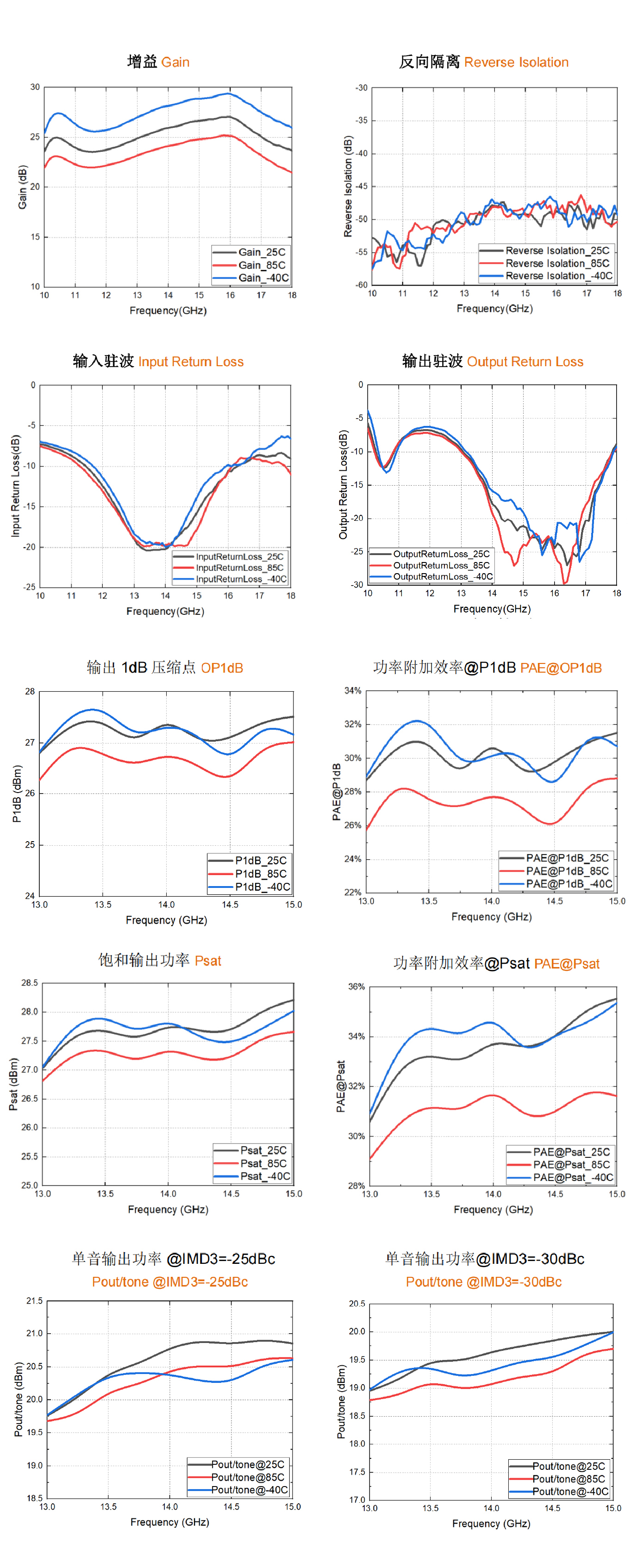

测试曲线

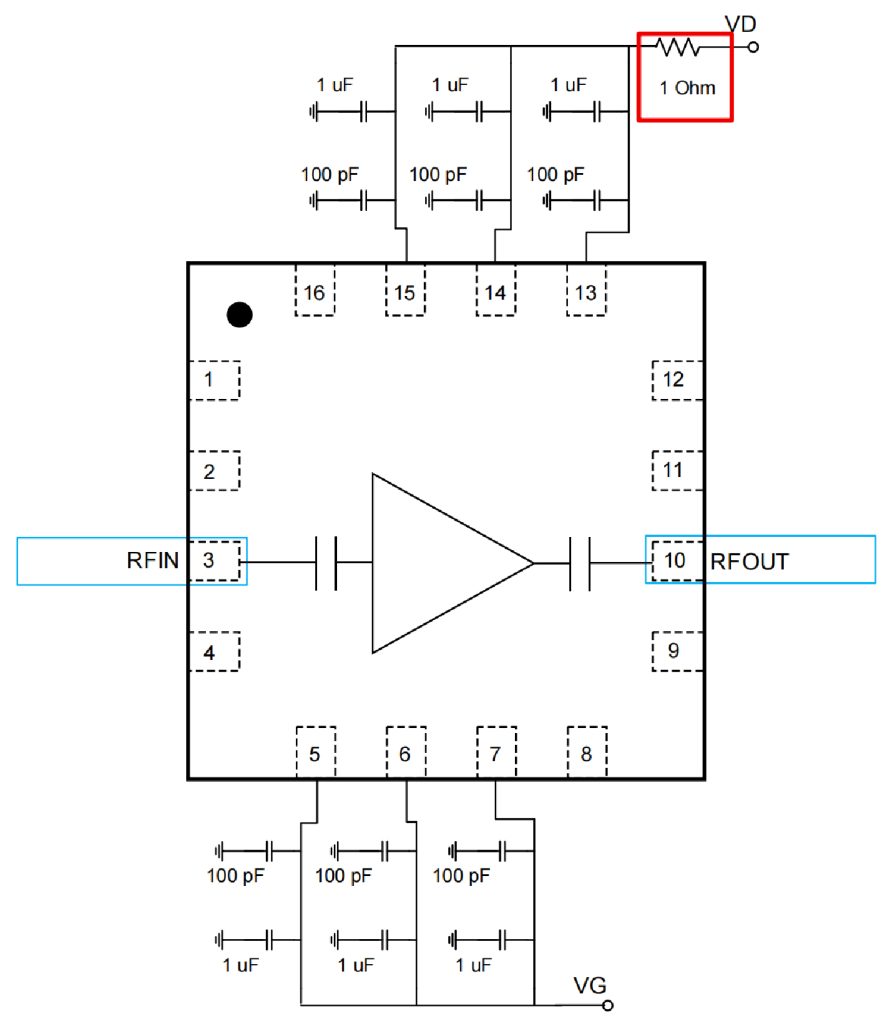

应用电路
