KTD852QA是一款2.3-8.5GHz专用的无源双向混频器，用于S/C/X波段的数据链系统及数字相控阵应用。内含宽带宽和高增益(20dB以上)的LO驱动放大器，仅需要-7dBm以上的LO功率便可以驱动。

KTD853QA是一款8.5-13GHz专用的无源双向混频器，用于X/Ku雷达模拟/数字相控阵系统及Ku卫星通信接收系统。可以提供宽带宽和高增益的LO驱动放大器，仅需要2dBm以上的LO功率便可以驱动。

KTD857QA是一款8-10GHz专用的无源双向混频器，用于X波段的数据链系统及雷达模拟/数字相控阵系统。可以提供20dB以上的LO驱动放大器，仅需要-7dBm以上的LO功率便可以驱动。



产品特色

01 集成LO放大器，集成度高

应用场景需要多路变频，传统无源混频器需要额外增加一个LOAMP放大器，852QA/853QA/857QA等集成宽带高增益LO驱动，布局简单，对本振输入功率要求低。

02 RF/LO相对带宽宽

目前852QA支持RF/LO带宽2.3-8.5GHz，853QA支持RF/LO带宽8.5-13GHz，857QA支持RF带宽8-10GHz，LO带宽6-10GHz

03 IF覆盖到DC

传统宽带无源混频器一般中频只能到500MHz，目前852QA/853QA/857QA中频频率均支持从DC开始



性能指标

 KTD852QA

•  上变频/下变频

•  射频频率范围：2.3-8.5GHz

•  本振频率范围 : 2.3-8.5GHz

• 中频频率范围：DC-3GHz

•  变频损耗：-8dB@上变频，-9dB@下变频

•  IP1dB：11dBm

•  IIP3：21dBm

•  封装尺寸：QFN 24-pin 4*4*0.75mm



KTD853QA

• 上变频/下变频

• 射频频率范围：8.5-13GHz

• 本振频率范围 : 8.5-13GHz

•  中频频率范围 ：DC-3GHz

•  变频损耗：-8dB@上变频，-9dB@下变频

•  IP1dB：13dBm

•  IIP3：22dBm

•  封装尺寸：QFN 24-pin 4*4*0.75mm

KTD857QA

• 上变频/下变频

• 射频频率范围：8-10GHz

•  本振频率范围 : 6-10GHz

• 中频频率范围 ：DC-3GHz

•  变频损耗：-8dB@上变频，-9dB@下变频

•  IP1dB：11dBm

•  IIP3：21dBm

•  封装尺寸：QFN 24-pin 4*4*0.75mm



测试曲线

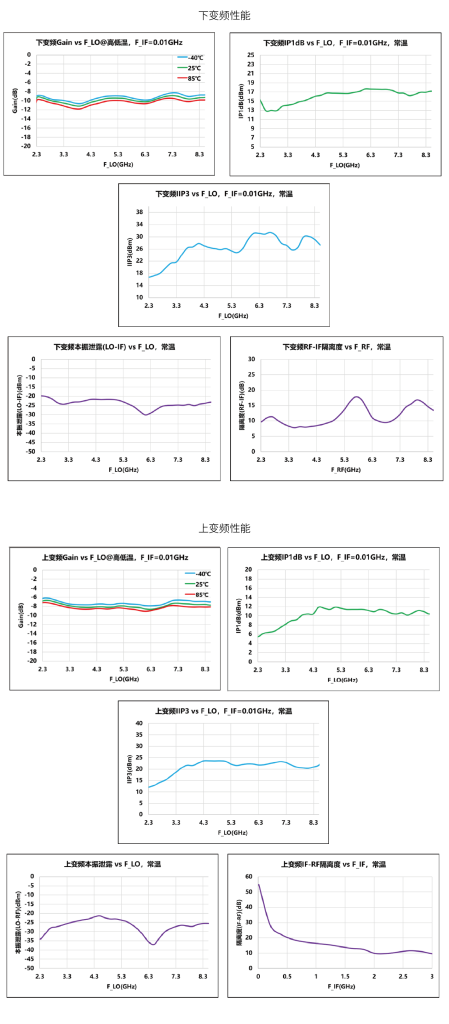

KTD852QA

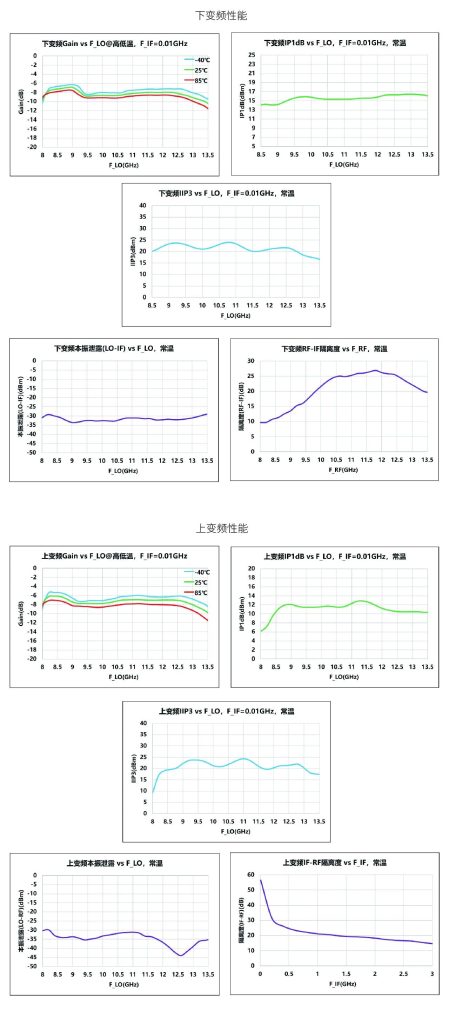

KTD853QA

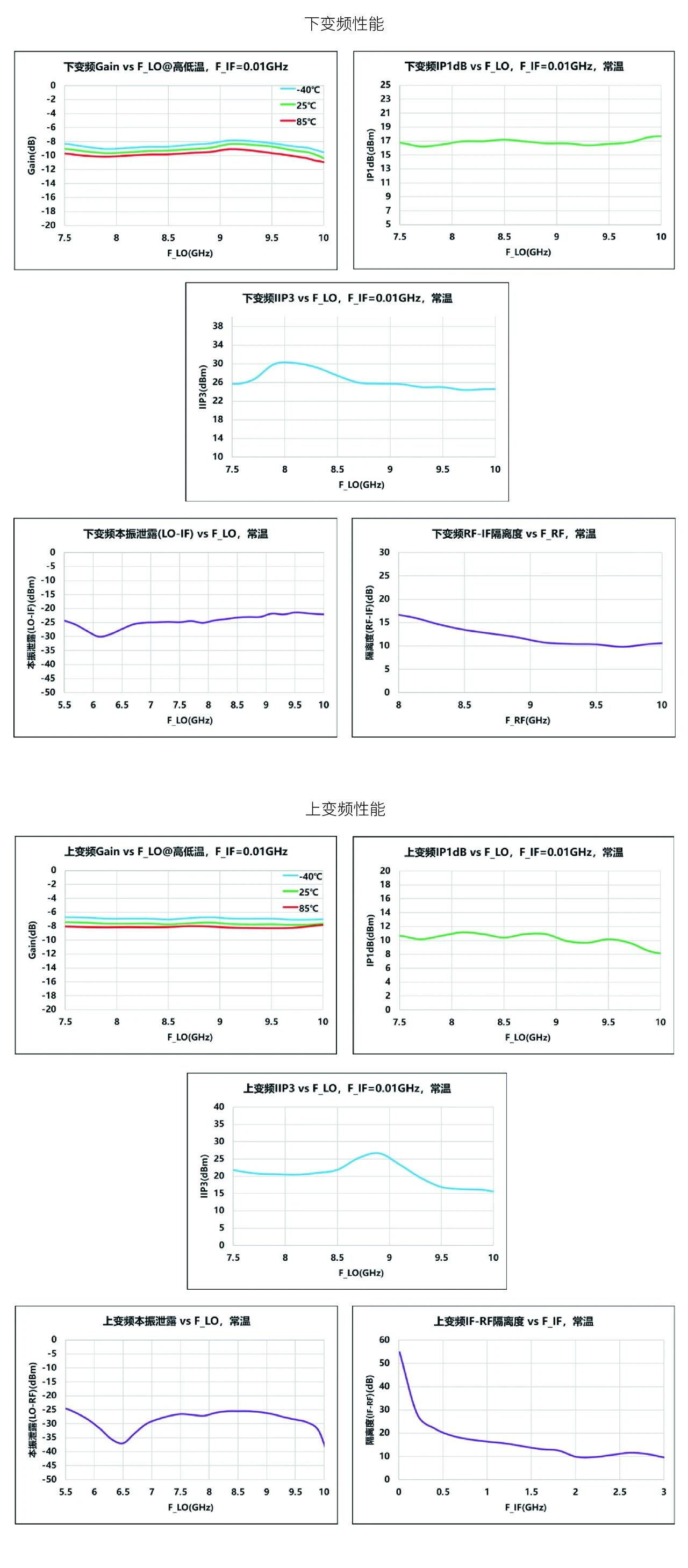

KTD857QA





结构框图
